一片正宗的树脂瓦需要经过哪些检验程序？

文章出处：责任编辑：成都坤宝建材人气：发表时间：2019-12-12 14:45

2016年，很多行业都呈现萧条状态时，树脂瓦行业却是一片涨势。现阶段，树脂瓦原料之一的PVC价格已突破8500元/吨大关，年涨幅超86%，为了维持经营，树脂瓦厂家只能无奈选择调价。作为消费者，如何在“涨”势中选购到真正优质的树脂瓦？一片合格的树脂瓦需要经过哪些检验程序？下面坤宝树脂瓦小编为大家一一揭晓，教大家做一名精明的消费者。

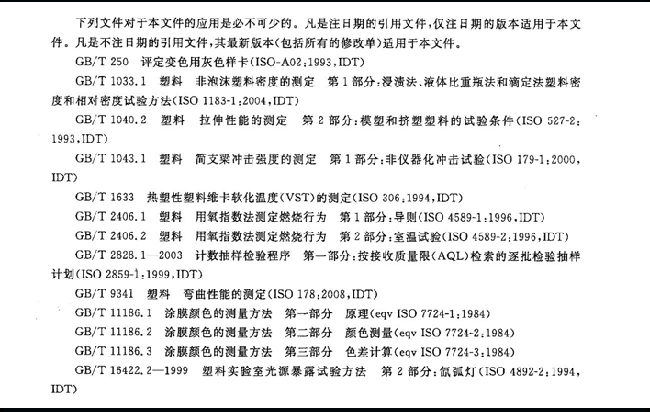

《合成树脂瓦行业标准》中对合成树脂瓦的原料就有明确规定：以聚氯乙烯树脂为中间层和底层、丙烯酸类树脂为表面层，经三层共挤出成型，可有各种形状的屋面用硬质装饰材料，表面丙烯酸类树脂一般包括ASAPMMA。（目前市场上树脂瓦表层材料普遍为耐候ASA工程树脂）

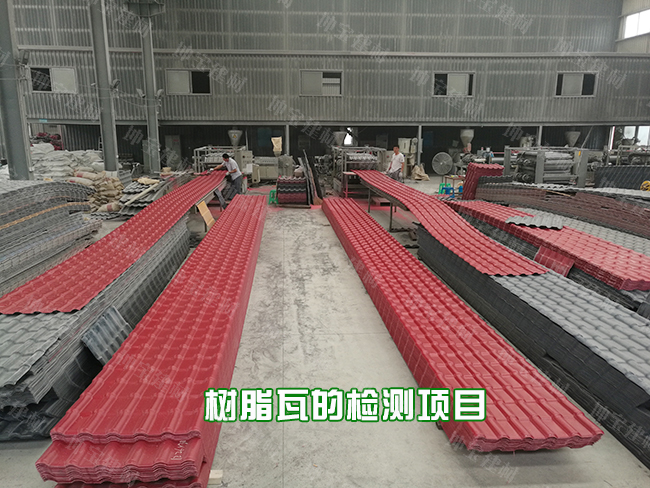

一片正宗的树脂瓦需要经过哪些检测项目？

外观：按照GB/T 8814-2004之检验标准，树脂瓦表面平整，厚度均匀，无裂纹、裂口、破孔、烧焦、气泡、明显麻点、异色点。
密度：按照GB/T 1033.1-2008之检验标准，底层密度≤1.65g/m³，中间层密度≤1.85 g/m³。
弯曲强度：按照GB/T 9341-2008之检验标准，弯曲强度≥40MPa
弯曲弹性模量：按照GB/T 9341之检验标准，需≥2 200MPa
拉伸屈服应力：按照GB/T 1040.2之检验标准，需≥20MPa
断裂标称应变：按照GB/T 1040.2之检验标准，需≥15%
耐冻融（循环10次）：按照JG149-2003之检验标准，表面无裂纹、空鼓、起泡、剥离现象。
低温落锤冲击（破坏个数/冲击次数）（-10℃，1m，1.0Kg）：按照GBT8814-2004之检验标准，试样的破裂个数不应超过1个.
表面层厚度要求：表面层厚度不应小于0.15mm。
150℃加热后状态：按照GBT8814-2004之检验标准，不应产生气泡、裂纹、麻点。
加热厚尺寸变化率：不应超过2.0%
共挤层厚度：按照OB/T 2976-2008之检验标准，为0.18mm
简支梁无缺口冲击强度：按照GB/T1043.1之检验标准，≥40KJ/㎡
维卡软化温度：按照GB/T1633之检验标准，≥75℃
抗风压性能：按照GB/T7106-2002之检验标准，2.0kPa
耐环境应力开裂（分析纯甲醇，15min）：按照QB/T2976-2008之检验标准，通过
燃烧性能：按照GB50222-1995之检验标准，达到B1级
承载性能：挠度为跨距3%时承载力不应小于800N

一般大型正规树脂瓦厂家配备有PC 试验挤出机、流变仪等配方研发试验设备，和产品检测设备，可以进行产品物理机械性能分析、耐热变形性能分析、耐寒性能分析、光热湿环境模拟老化性能分析、色差分析、透明产品透光率检测、透光效果分析、产品隔热性能分析、内应力分析、密度检测、产品UV层检测、共挤表层材料厚度检测以及配方加工性能分析、原材料化学分析等。

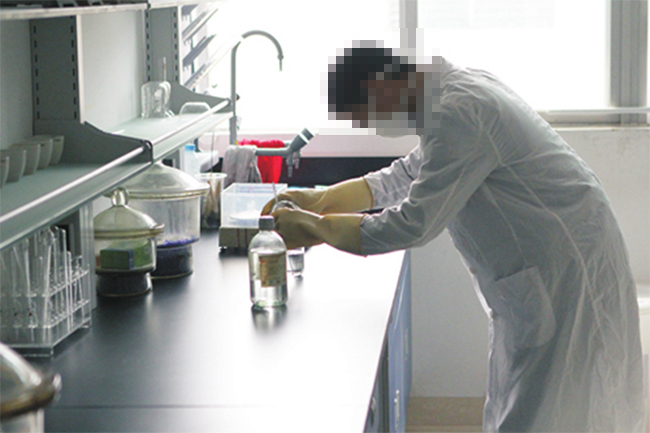

一、原材料进厂检验
保证投入的原辅材料符合国标要求。

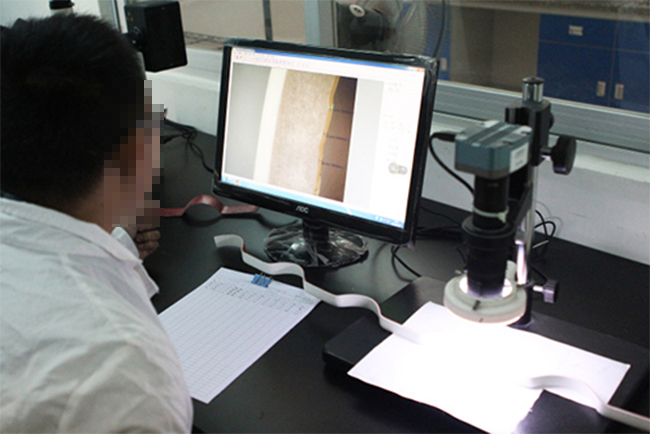

二、表层ASA厚度检测
(1)确保表层ASA的厚度达到0.15mm以上。
(2)为了表层厚度的均匀，坤宝树脂瓦公司专门购置了专用检测设备对每批次产品进行不间断的抽检来检测表层的厚度及均匀性，从而保证每批产品都符合要求。

三、产品的物理性能监控
保证基材的性能稳定，坤宝树脂瓦公司专门购置了一系列检测设备来保证产品质量

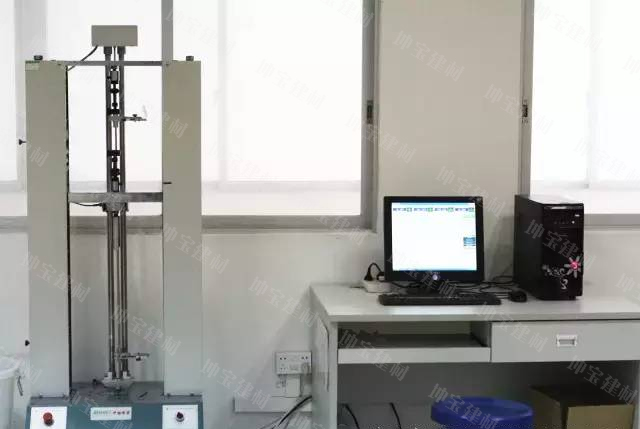

拉伸强度及伸长率检测仪

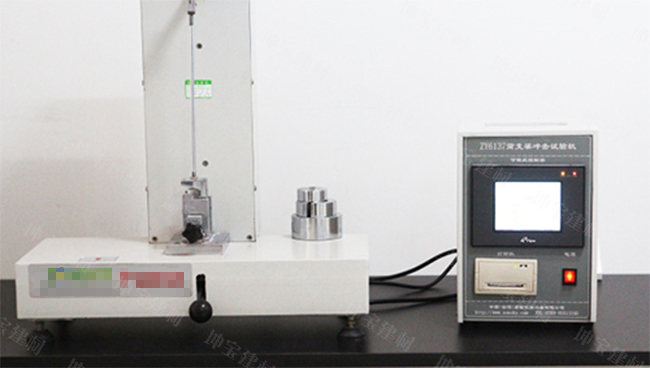

简支梁冲击仪

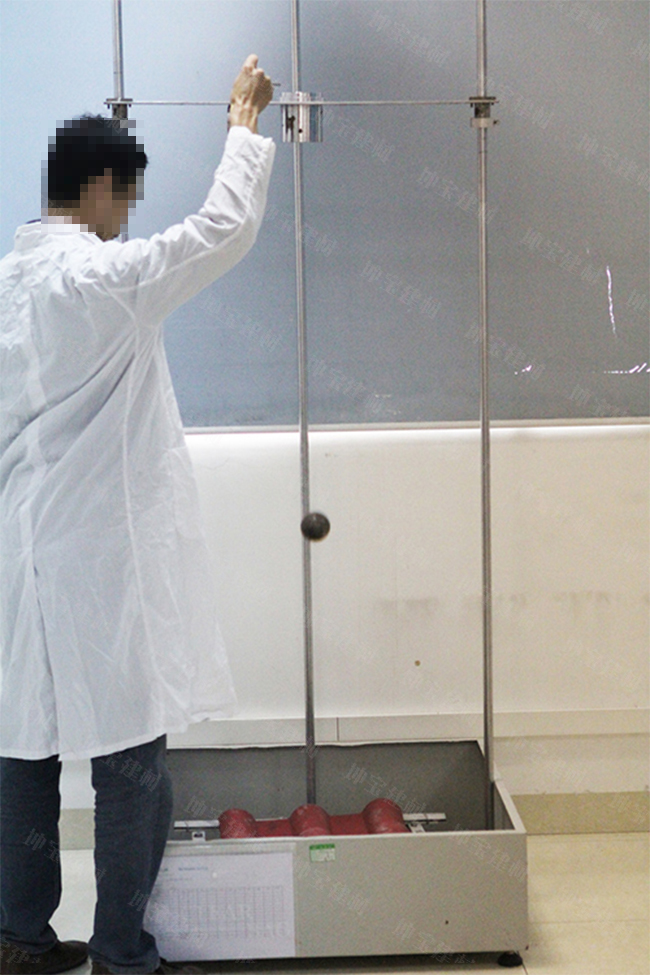

落球冲击仪器

四、人工加速老化和曝晒场
除选用优质的材料和严格的加工工艺外，还购置了人工加速老化设备对产品进行快速模拟检测，同时，公司还按国际标准设有曝晒场，对产品质量进行长期跟踪。

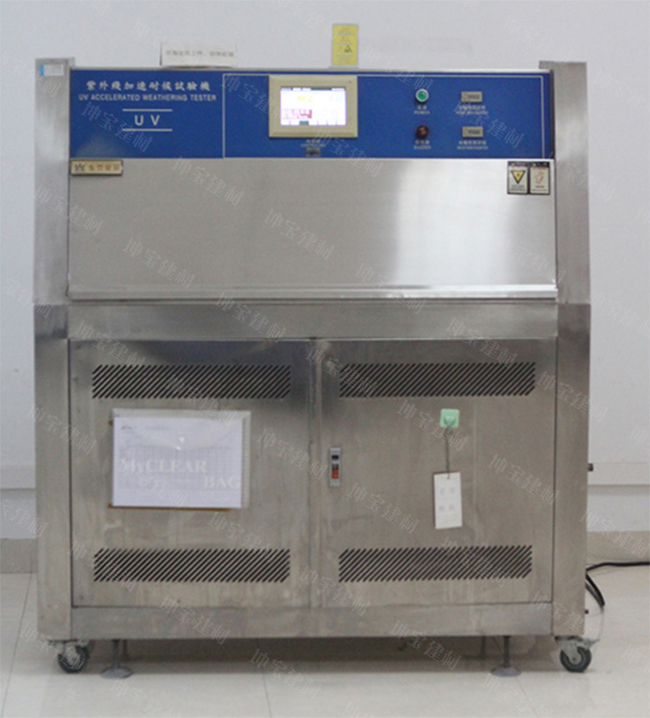

人工加速老化试验仪

只有通过层层检验，树脂瓦的质量才有保障，正规厂家生产的树脂瓦出厂时都有检测报告。因此，消费者在选购树脂瓦时，察看检测报告是检验产品的一个重要环节。

免责声明：部分屋面瓦文章信息来源于网络以及客户投稿，本网站只负责对文章进行整理、排版、编辑，是出于传递更多合成树脂瓦信息为导向，并不意味着赞同其观点或证实其内容的真实性，如本站文章和转稿涉及版权等问题，请作者在及时联系本站，我们会尽快处理。
标题：一片正宗的树脂瓦需要经过哪些检验程序？,地址：http://m.didarjxl.com/wenda/188.html

下一篇：树脂瓦斜坡屋面的施工安装方法及注意事项上一篇：树脂瓦和彩钢瓦哪个好？树脂瓦为什么比彩钢瓦好？

合成树脂瓦厂家

一片正宗的树脂瓦需要经过哪些检验程序？

相关资讯

推荐产品

同类文章推荐

屋面瓦问题锦集

最新资讯
