合成树脂瓦屋面烟囱(天窗)等各节点的处理方法和安装图

文章出处：责任编辑：成都坤宝建材人气：发表时间：2020-03-04 14:55

在安装合成树脂瓦时，如果屋面各个节点比如：烟囱、天窗、山墙封边等的处理不好，很容易造成漏水问题，这给后期居住带来无尽的麻烦，所以，在安装合成树脂瓦时，必须严格按照以下树脂瓦屋面各个节点防水处理方法执行。（注：清晰大图可向坤宝建材客服索取或电话13348825100）

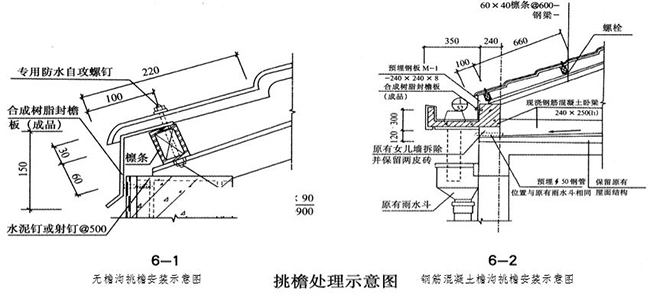

1、挑檐处理
为使边檐和屋檐有效排水，同时保护下面檐板，檐口部位宜选用合成树脂封檐板。无檐沟挑檐，合成树脂封檐板由屋面边檐向内伸进100mm向下弯曲盖住檐口，在安装瓦前先将合成树脂封檐板按图6-1所示固定在檐口及檩条上。钢筋混凝土檐沟挑檐的安装方法也是一样的，节点处理如图6-2所示。

2、山墙封檐泛水的处理

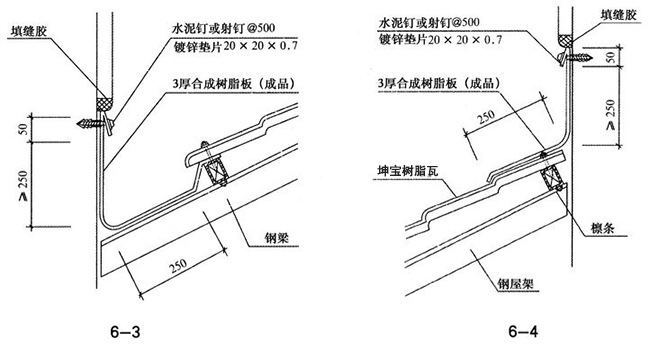

屋面与女儿墙体交接处的泛水处理：合成树脂瓦板按图6-3尺寸加工完毕后，一端用射钉固定在墙面上，另一端固定在瓦波上。

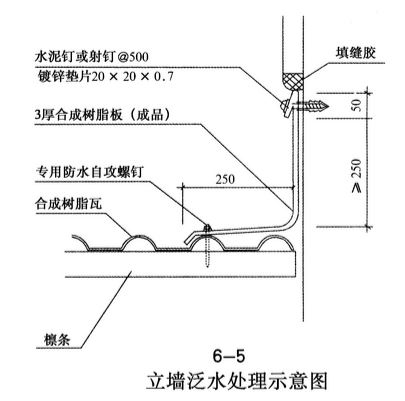

盖板泛水：当屋面与垂直于屋面的墙体交接处的泛水处理完毕后，将合成树脂瓦泛水盖板分别固定在山墙两侧，见图6-5所示。

备注：水箱、烟囱泛水与屋面瓦为四面相交，可分正面泛水，弯折泛水。正面上泛水是指屋面瓦位于构筑物斜上坡，可将合成树脂瓦板按图6-3尺寸加工，下端固定在构筑物腰线下面，上端固定在屋面瓦下檩条上面。正面下泛水是指屋面瓦位于构筑物斜下坡，可将合成树脂瓦板按图6-4尺寸加工，上端固定在构筑物腰下面，下方固定在瓦面上。弯折泛水是指屋面瓦位于构筑物两侧斜面相交，加工方式与正面下泛水是一样的，如图6-5所示。

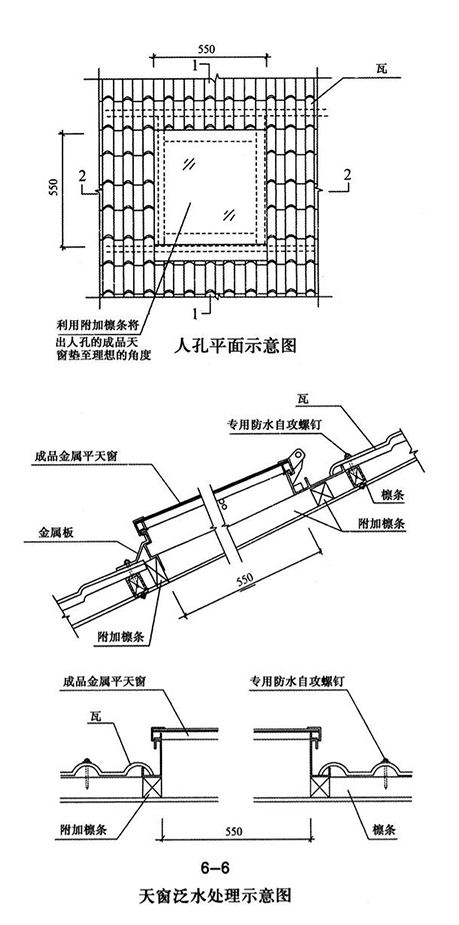

3、天窗泛水处理
在屋面瓦安装前可先将天窗两侧和上坡的金属板固定在屋面上，当天窗下坡的瓦安装完毕后再将金属排水板覆盖在瓦上，如图6-6所示。

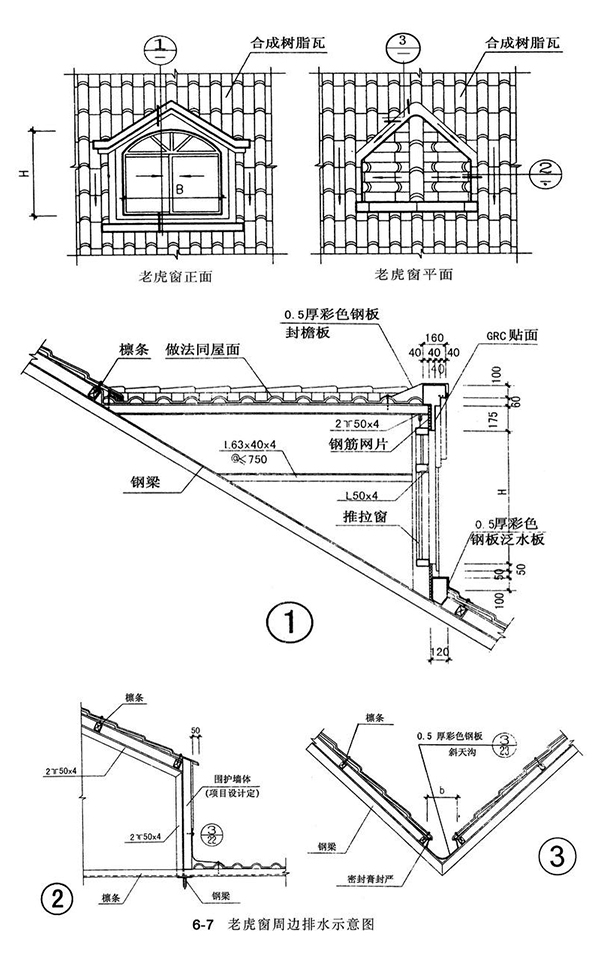

4、老虎窗周边排水处理
为使老虎窗上面雨水有效排泄，应在老虎窗上方两侧设置排水槽，如图所示。
